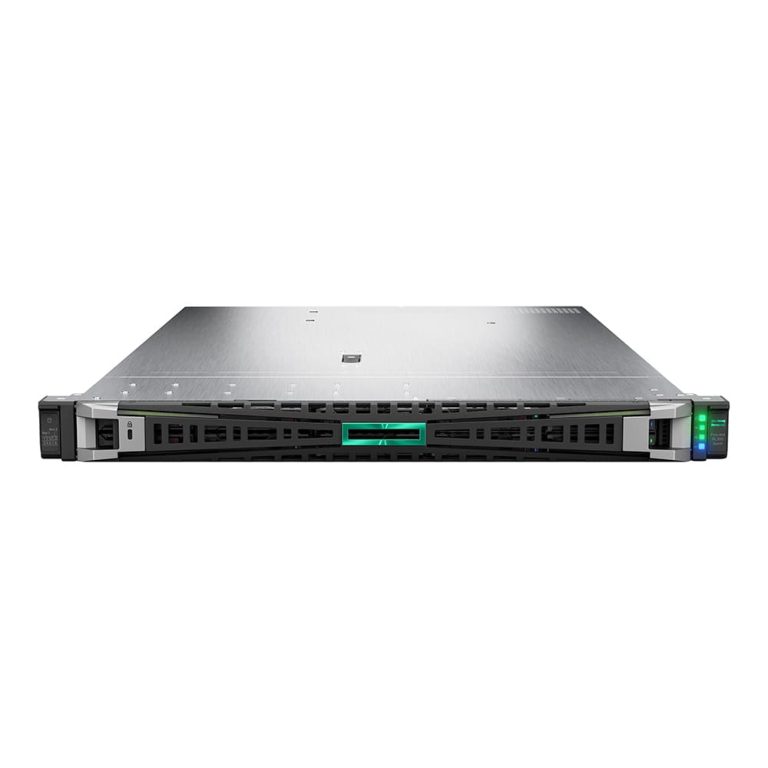

سرور HPE ProLiant RL300 Gen11

برسی سرور اچ پی HPE ProLiant RL300 Gen11 Server

سرور HPE ProLiant RL300 Gen11 یکی از جدیدترین محصولات شرکت HPE بوده که کارایی و راندمان انرژی بالایی را ارائه می‌دهد. سرور RL300 G11 پردازنده‌های Ampere Altra و Altra Max را با تعداد هسته‌های پیشرو در صنعت تا 128 هسته با طراحی 1U تک سوکت ارائه می‌دهد. HPE ProLiant RL300 Gen11 یک سرور تک سوکتی است که برای محاسبات ابری بهینه شده است، که از طیف وسیعی از برنامه‌های کاربردی و مورد استفاده در حال تکامل برای ارائه‌دهندگان خدمات و شرکت‌های دیجیتالی پشتیبانی می‌کند.

این نوع اولین مدل از سرورهای سری نسل 11 سرورهای پرولینت اچ پی محسوب می‌شوند که با توجه به پردازنده‌های این سرور عملکرد‌های محاسباتی نسل بعد را با توان بالا ارائه می‌کند.

این سرور با استفاده از پردازنده‌های Ampere و معماری بهینه ای که دارد رتبه بالایی در نمودار مصرف کم انرژی دارد.

این نوع سرور‌های نسل آینده عملکردی برای بارهای کاری cloud-native با هسته‌های تک رشته‌ای با سرعت ثابت نیز ارائه خواهد داد.

 10SFF نمای جلو

1. حذف سریع پنل دسترسی
2. شماره سریال
3. پورت سرویس iLO
4. دکمه روشن/آماده به کار و LED پاور سیستم
5. Health LED
6. وضعیت LED وNIC
7. دکمه UID/LED
8. پورت USB 3.2 نسل1
9. 10 محل اتصال درایو هات پلاگ NVMe

نمای داخلی شاسی

1. 2 مونتاژ توانمندسازی
2. کانکتور برق پشتی هارد دیسک
3. کانکتور تشخیص نفوذ شاسی
4. منابع تغذیه اسلات انعطاف‌پذیر Hot Plug
5. PCIE رایزر ثانویه
6. اسلات OCP 3.0 2
7. رابط پورت سریال
8. PCIE رایزر اولیه
9. اسلات1 OCP 3.0
10. پردازنده (هیت سینک نشان داده شده است)
11. قفس فن با 7 فن با قابلیت تعویض نشان داده شده است
12. اسلات DDR4 DIMM

نمای عقب سرور

1. اسلات 1 PCIe 4.0
2. اسلات 2 PCIe 4.0
3. منبع تغذیه هات پلاگ 1 و 2 (اختیاری)
4. پورت VGA
5. اختیاری: اسلات OCP 3.0
6. پورت سریال (اختیاری)
7. پورت مدیریت iLO
8. پورت(2) USB 3.2 Gen1
9. UID LED
10. اختیاری: اسلات OCP 3.0

انواع شاسی

• 8SFF NVMe U.2/U.3
• 10SFF NVMe U.2/U.3

Backplane از هر دو درایو SFF «دینامیک» U.2 و U.3 پشتیبانی می‌کند ولی از درایوهای “استاتیک” U.3 (که با U.3ST نشان داده شده است) پشتیبانی نمی‌شوند.

فن‌های سیستم

سرورHPE ProLiant RL300 Gen11 با فن‌های با کارایی بالا عرضه می‌شود.

پردازنده‌ها

پردازنده‌های Altra Max با کد فنی M128-30 دارای 128 هسته میباشد و دارای حداکثر فرکانس 3.0GHz می‌باشد.

حداکثر حافظه ای که این پردازنده پشتیبانی میکند 4TB می‌باشد.

توان مصرفی این پردازنده 178W و توان حرارتی آن (TDP) 250W می‌باشد.

حافظه این پردازنده 3200MT.s می‌باشد.

پردازنده‌های Altra با کد فنی Q80-30 دارای 80 هسته و حداکثرفرکانس 3.0GHz می‌باشد.

حداکثر حافظه ای که این پردازنده پشتیبانی می‌کند 4TB می‌باشد توان مصرفی این پردازنده 161W و توان حرارتی آن (TDP) 210W می‌باشد.

حافظه این پردازنده 3200MT.s می‌باشد.

• پردازنده‌هایی که با Q شروع می‌شوند مثلا (g. Q80-30)، پردازنده‌های Ampere® Altra هستند.
• پردازنده‌هایی که با M شروع می‌شوند مثلا (M128-30)، پردازنده‌های Ampere® Altra Max هستند.
• پردازنده‌های Ampere Altra® و Ampere® Altra Max، تک رشته‌ای هستند، بدون در نظر گرفتن تعداد هسته‌های عملیاتی، فرکانس ثابتی را ارائه می‌دهند که با حداکثر فرکانس مشخص شده است.

چیپست

چیپست مجموعه‌ای از تراشه است که نقش رابط بین CPU اینتل و زیر سیستم را فراهم می‌کند. چیپست به وسایل الکترونیکی اجازه می‌دهد تا با رم، پردازنده و دستگاه‌های ورودی / خروجی تعامل داشته باشند. چیپست هسته اصلی مادربرد است. CPU مادربرد، حافظه، دستگاه اصلی ورودی/خروجی و پشتیبانی از کارت توسعه همگی به چیپست بستگی دارند.

حافظه

• در این نوع سرور برای هر پردازنده 8 کانال حافظه در نظر گرفته شده است و هر کانال از دو اسلات DIMM پشتیبانی ‌می‌کند که در مجموع دارای 16 اسلات DIMM با قابلیت پشتیبانی از رم‌های RDIMM با حداکثر ظرفیت 1 ترابایت و رم‌های LRDIMM با حداکثر ظرفیت 4 ترابایت می‌باشد. در نظر داشته باشید که حداکثر سرعت حافظه به انتخاب نوع رم بستگی دارد.
• 0 TB (RDIMM) 16×64 GB RDIMM @ 3200 MT.s at 1 or 2 DPC
• (LRDIMM) 0 TB. 16×256 GB LRDIMM @ 3200 MT.s at 1 or 2 DPC

حفاظت از حافظه (ECC)

ECC با شناسایی داده‌ها باعث تصحیح خطاهای تک یا چند بیتی در تراشه‌های DRAM می‌شود.

رایزرها

هر دو رایزر اولیه و ثانویه به طور پیش‌فرض برای همه سرورهای HPE ProLiant RL300 Gen11 تعبیه شده اند.

درعرض باکس سرور تعدادی خطوط الکتریکی فیزیکی وجود دارد که به کانکتورمی‌رود.

رایزر‌های اولیه و ثانویه با اسلات‌های PCIE 4.0 متصل می‌شود.

 حداکثر فضای ذخیره سازی داخلی

• Hot Plug SFF NVMe PCIe U.3 SSD 153.6 TB 10 x 15.36 TB

منبع تغذیه

برای این سرور از پاورسرور 800W با قابلیت اتصال HOT-PLUG تیتانیومی مناسب می‌باشد.

منبع تغذیه Flex Slot Titanium از راندمان برق تا 96 درصد پشتیبانی می‌کند و شامل یک کانکتور ورودی برق استاندارد C-14 است.

منبع تغذیه 800 W Flex Slot Titanium Plus باید با ورودی‌های بالا (200V-240V AC) استفاده شود.

منابع تغذیه Flex Slot برای عملکرد با راندمان بالا گواهی شده اند و چندین گزینه خروجی برق را ارائه می‌دهند که به کاربران این امکان را می‌دهد تا یک منبع تغذیه با اندازه مناسب برای تنظیمات سرور خاص را انتخاب کنند.

این انعطاف‌پذیری به کاهش اتلاف انرژی، کاهش هزینه‌های کلی انرژی و جلوگیری از ظرفیت «به دام افتاده» انرژی در مرکز داده کمک می‌کند.

پارت نامبر های این سرور با توجه به CPU  هایی که این نسل پشتیبانیی میکند متغییر است.

• HPE ProLiant RL300 Gen11 M128-3010SFF CTO Server  P59867-B21
• HPE ProLiant RL300 Gen11 Q80-30 10SFF CTO Server P59868-B21
• HPE ProLiant RL300 Gen11 M128-30 8SFF CTO Server P59869-B21
• HPE ProLiant RL300 Gen11 Q80-30 8SFF CTO Server P59870-B21
