سرور HPE ProLiant DL580 G10

بررسی سرور HPE ProLiant DL580 G10

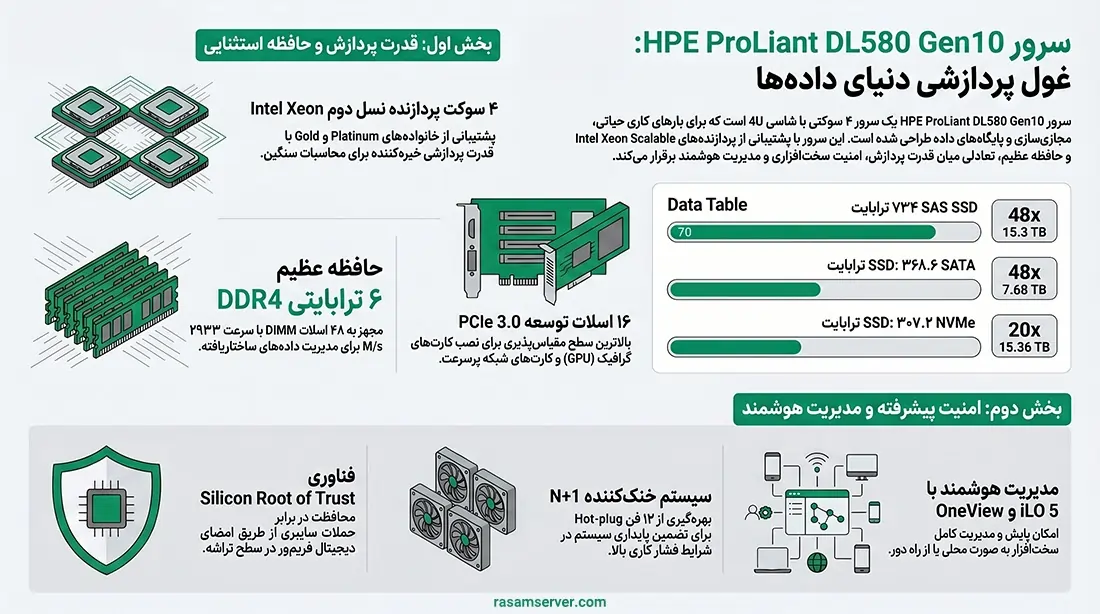

سرور HPE ProLiant DL580 Gen10 یکی از جدیدترین محصولات شرکت HPE، به‌عنوان یکی از بزرگ‌ترین تولیدکنندگان سرور و قطعات آن، محسوب می‌شود. این سرور ۴ سوکتی با چگالی بالا، انتخابی ایده‌ال برای بارهای کاری حیاتی کسب‌وکار، مجازی‌سازی، ادغام سرورها، پایگاه‌داده، پردازش‌های تجاری و برنامه‌های کاربردی گرافیکی است. سرور DL580 Gen10 با قرار گرفتن در شاسی 4U، عملکرد بسیار بالا، مقیاس‌پذیری عالی و امنیت قابل‌توجهی را ارائه می‌دهد.

این سرور از پردازنده‌های نسل دوم Intel Xeon Scalable (خانواده Platinum و Gold) بهره می‌برد که قدرت پردازشی بیشتری نسبت به نسل‌های قبل دارند. با پشتیبانی از حداکثر 6 ترابایت حافظه، سرعت پردازش حافظه تا ۱۱ درصد سریع‌تر از نسل‌های پیشین است. همچنین تا 16 اسلات PCIe 3.0 I/O و حداکثر 12 ترابایت HPE Persistent Memory (که همراه با DRAM کار می‌کند) ارائه می‌شود تا حافظه‌ای سریع، با ظرفیت بالا و مقرون‌به‌صرفه را برای بارهای کاری حافظه فشرده مانند مدیریت داده‌های ساخت یافته و تحلیل داده‌ها فراهم آورد.

سرور HPE ProLiant DL580 Gen10 مجهز به 48 اسلات DIMM است که از حافظه HPE DDR4 Smart Memory با سرعت 2933 MT/s و حداکثر ظرفیت 6 ترابایت پشتیبانی می‌کند. این حافظه هوشمند، عملکرد بارهای کاری و بهره‌وری انرژی را بهبود می‌بخشد و با مدیریت خطای پیشرفته، از اتلاف داده و زمان خرابی می‌کاهد.

مدیریت زیرساخت با HPE OneView و iLO 5

با استفاده از نرم‌افزار HPE OneView، امکان مدیریت خودکار زیرساخت، ذخیره‌سازی و شبکه فراهم می‌شود. همچنین نرم‌افزار HPE iLO 5 مدیریت سخت‌افزار سرور را در شبکه داخلی (Local) یا از راه دور میسر می‌سازد.

امنیت پیشرفته با HPE Silicon Root of Trust

فناوری HPE Silicon Root of Trust از سرورها در برابر حملات محافظت می‌کند، نفوذهای احتمالی را شناسایی و سیستم‌عامل اصلی را به‌طور امن بازیابی می‌نماید. افزون بر این، تراشه سیلیکونی BMC با نظارت بر سخت‌افزار، از اطلاعات دستگاه محافظت می‌کند.

قابلیت‌های ویژه HPE InfoSight و انعطاف‌پذیری تغذیه و شبکه

سرور DL580 Gen10 از قابلیت HPE InfoSight پشتیبانی می‌کند و با 4 منبع تغذیه (مدل‌های HPE 800W Flex Slot -48VDC Hot Plug Low Halogen و HPE 1600W) سازگار است. آداپتورهای HPE FlexibleLOM طیف گسترده‌ای از سرعت‌های شبکه (از 1GbE تا 25GbE) و فابریک‌های مختلف را ارائه می‌دهند تا متناسب با نیازهای متغیر کسب‌وکار خود رشد کنید.

امکانات جدید برای امنیت و عملکرد بهتر

از دیگر ویژگی‌های برجسته این سرور می‌توان به موارد زیر اشاره کرد:

• Server Configuration Lock: قفل‌کردن پیکربندی سخت‌افزار برای حمل‌ونقل امن.
• داشبورد امنیتی iLO: شناسایی و رفع آسیب‌پذیری‌های امنیتی.
• Workload Performance Advisor: ارائه توصیه‌هایی برای تنظیم سرور به‌منظور دستیابی به عملکرد بهتر.
• Runtime Firmware Verification: بررسی خودکار سرور هر 24 ساعت یکبار.
• Secure Recovery: شناسایی کدهای مخرب و بازگردانی تنظیمات به حالت اولیه.

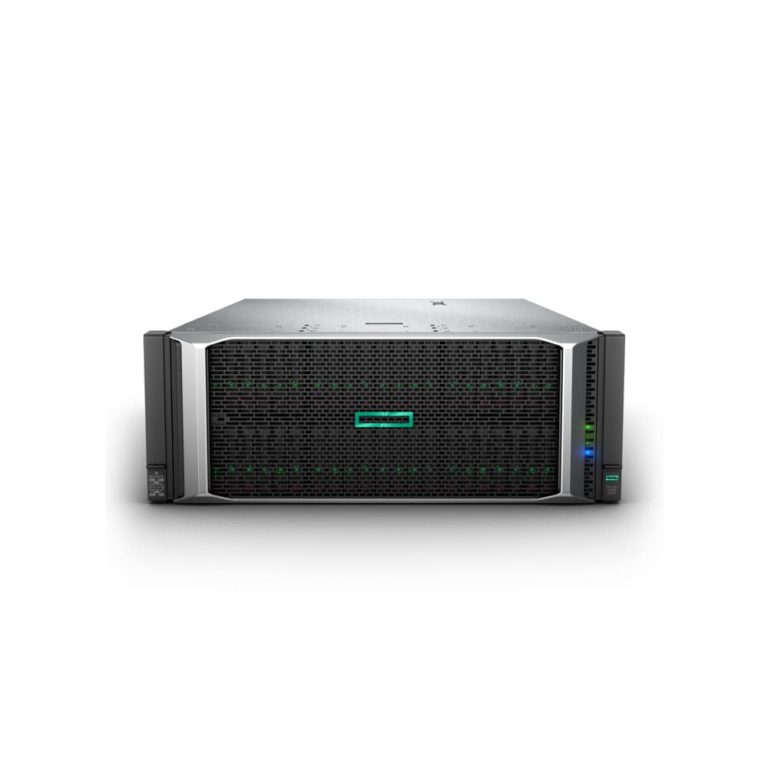

نمای جلوی سرور

1. جدا و وصل کرد شاسی رویی
2. Box 2 محل قرارگیری درایو
3. Box 3 محل قرارگیری درایو
4. درگاه USB 3.0
5. دکمه روشن/خاموش و دکمه LED روشن/خاموش سیستم
6. LED سلامت سرور
7. نشانگر وضعیت کارت شبکه
8. دکمه UID
9. پورت سرویس iLO (با SID موجود نیست)
10. درگاه USB 3.0
11. لیبل سریال
12. Box 6 (8 SFF)
13. Box 5 (8 SFF)
14. Box 4
15. درگاه نمایش جلو اختیاری (از طریق Universal Media Bay)
16. محفظه اختیاری 2SFF HDD
17. پورت USB 2.0
18. درایو نوری (اختیاری)
19. Box1 8SFF or 6 SFF+2 NVMe or 8 NVMe

نمای عقب سرور

1. اسلات‌های PCIe (اسلات‌های 1-7 از بالا به پایین)، نیاز به رایزر اولیه دارند
2. اسلات‌های PCIe (شیارهای 8-14 از بالا به پایین)، به رایزر ثانویه نیاز دارد (شامل رایزر سوم)
3. اسلات‌های PCIe (شکاف‌های 15-16 از بالا به پایین)، به رایزر ثالثی نیاز دارد (شامل رایزر ثانویه)
4. منبع تغذیه برق LED (حداکثر 4)
5. منبع تغذیه اتصال برق (حداکثر 4)
6. منبع تغذیه اسلات انعطاف پذیر HPE، 800W PS نشان داده شده است (حداکثر 4)
7. رابط سریال
8. کانکتور شبکه اختصاصی iLO
9. کانکتور VGA (تصویری)
10. اتصالات USB 2.0
11. اتصالات USB 3.0
12. LED شناسه واحد
13. پورت‌‌های FlexibleLOM

نمای داخلی سرور با سینی نیم طبقه بالایی CPU

1. کانکتور سمت چپ DL580 4-port NVMe
2. کیت تخته نیم طبقه بالای CPU
3. 2 پردازنده، هیت سینک که روی کیت برد نیم طبقه بالای CPU نمایش داده ‌می‌شود
4. اسلات DDR4 DIMM. نمایش داده شده به طور کامل در 24 اسلات (12 اسلات برای هر پردازنده)
5. رایزر ثانویه PCIe اختیاری (شامل رایزر سوم)
6. رایزر اولیه PCIe
7. 2 پردازنده
8. اسلات‌‌های DDR4 DIMM روی کیت برد پردازنده. به طور کامل در 24 اسلات (12 اسلات برای هر پردازنده) در زیر بافل هوا نشان داده شده است
9. قفس فن با 12 فن استاندارد Hot-plug نشان داده ‌می‌شود
10. حداکثر 4 منبع تغذیه اضافی HPE Flexible Slot Plug Hot Plug در زیر
11. رایزر سوم اختیاری (شامل رایزر ثانویه)
12. دستگیره برای جدا کردن کیت برد نیم‌تخت بالای CPU

پردازنده سرور HP DL580 G10

این سرور از نسل دوم پردازنده‌‌های Intel Xeon Scalable پشتیبانی می‌کند. این پردازنده‌‌ها دارای فناوری Intel Speed Select می‌باشند که سبب انعطاف پذیری و پیکربندی و کنترل دانه ای بر عملکرد CPU می‌شود و پردازنده‌‌های بهینه شده با تراکم VM را ارائه می‌دهد که سبب می‌شود ماشین‌‌های مجازی بیشتری را در هر میزبان پشتیبانی کند. باکس قرار گیری این پردازنده‌‌ها به نحوی می‌باشد که از 1 به 4 پردازنده ارتقاء یابد و از هزینه‌‌های اضافه صرفه جویی می‌شود. همچنین طراحی این قفسه‌‌ها دارای انعطاف پذیری می‌باشد که 48 درایو SAS/SATA و تا 20 درایو NVMe را پشتیبانی می‌کند.

پردازنده‌‌های نسل دوم پلاتینیوم Intel Xeon Scalable قابل پشتیبانی

پردازنده‌‌های نسل دوم گلد Intel Xeon Scalable قابل پشتیبانی

پردازنده‌‌های نسل اول پلاتینیوم Intel Xeon Scalable قابل پشتیبانی

پردازنده‌‌های نسل اول گلد Intel Xeon Scalable قابل پشتیبانی

کارت‌های گرافیک سازگار با سرور HPE ProLiant DL580 Gen10

سرور HPE ProLiant DL580 Gen10 با معماری ۴ سوکتی و شاسی 4U، از حداکثر ۱۶ اسلات PCIe 3.0 پشتیبانی می‌کند و امکان نصب طیف گسترده‌ای از کارت‌های گرافیک (GPU) را فراهم می‌آورد. در زیر لیست مدل‌های سازگار و نکات فنی ضروری آورده شده است.

جدول کارت‌های گرافیک سازگار

نکات فنی کلیدی برای نصب GPU

• تعداد و نوع اسلات: حداکثر ۴ کارت تمام‌قد (Full-Height) قابل نصب است. از میان آن‌ها حداکثر ۴ کارت تک‌اسلات (Single-wide) یا ۲ کارت دواسلات (Double-wide) مانند T4 و A10 پشتیبانی می‌شود.
• منبع تغذیه: برای کارت‌های گرافیکی سنگین، استفاده از منبع تغذیه ۱۶۰۰ وات الزامی است.
• خنک‌کنندگی: اطمینان از جریان هوای کافی در شاسی 4U ضروری می‌باشد.
• براکت نصب (قطعه اجباری): برای نصب هر GPU به براکت اختصاصی HPE با شماره قطعه P00268-B21 نیاز دارید.
• نرم‌افزار و درایور: نصب درایورهای مخصوص سیستمعامل (Windows Server یا لینوکس) و در صورت نیاز نرم‌افزار NVIDIA vGPU ضروری است.

توصیه نهایی: پیش از خرید، حتماً آخرین نسخه راهنمای پشتیبانی GPUهای HPE را بررسی کنید و از سازگاری دقیق مدل مورد نظر با سرور خود اطمینان حاصل نمایید.

سیستم خنک‌کننده (فن) سرور HPE ProLiant DL580 Gen10

سرور HPE ProLiant DL580 Gen10 با شاسی 4U، به یک سیستم خنک‌کننده قدرتمند و افزونه‌دار مجهز شده است تا بتواند پردازنده‌های سنگین، حافظه بالا و سایر قطعات را در دماهای ایمن نگه دارد. این سرور از ۱۲ فن hot‑plug (قابل تعویض داغ) با پیکربندی دو فن در هر یک از ۶ جایگاه (bay) استفاده می‌کند تا افزونگی (redundancy) کامل را تضمین نماید.

جدول مشخصات و قطعات یدکی فن

نکات فنی کلیدی برای نصب و نگهداری فن

• تعداد و پیکربندی فن‌ها: سرور به ۱۲ فن نیاز دارد که به صورت دو فن در هر جایگاه (۶ جایگاه) قرار می‌گیرند. تمام فن‌ها از نوع قابل تعویض داغ (hot‑plug) هستند و می‌توان بدون خاموش کردن سرور آنها را تعویض کرد.
• افزونگی (Redundancy): سیستم خنک‌کننده به صورت N+1 طراحی شده است. در صورت از کار افتادن یک فن، فن دیگر در همان جایگاه وظیفه خنک‌سازی را بر عهده می‌گیرد. اما اگر هر دو فن در یک منطقه (zone) از کار بیفتند، سرور برای جلوگیری از آسیب حرارتی خاموش می‌شود.
• روش تعویض: هنگام تعویض فن، هر بار فقط یک فن را خارج کنید. پس از نصب فن جدید و روشن شدن آن، سپس سراغ فن بعدی بروید. هرگز همزمان دو فن از یک منطقه را خارج نکنید.
• نکات ایمنی: هرگز به قسمت‌های متحرک فن دست نزنید. صبر کنید تا پره‌های فن کاملاً متوقف شوند، سپس آن را خارج کنید.
• مدیریت صدا و سرعت فن: سرعت فن‌ها به صورت خودکار توسط سیستم مدیریت iLO 5 کنترل می‌شود. می‌توانید از طریق منوی System Utilities (کلید F9 در زمان بوت) یا رابط وب iLO تنظیمات فن را مشاهده کنید. همچنین امکان فعال‌سازی حالت‌هایی مانند “Acoustic Mode” برای کاهش نویز وجود دارد، اگرچه اولویت اصلی حفظ دمای ایمن قطعات است.
• عوامل موثر بر سرعت فن: موارد زیر باعث افزایش دور فن می‌شوند: دمای بالای پردازنده یا حافظه، وجود قطعه غیراستاندارد (مانند کارت گرافیک یا کارت شبکه غیر HPE)، درب باز شاسی، یا قدیمی بودن فریمور (BIOS/iLO). همیشه آخرین نسخه فریمور را نصب کنید.

چیپست

از چیپست Intel C612 chipset پشتیبانی می‌کند و بر روی این چیپست از ILO5 asic استفاده می‌شود.

حافظه

دارای 48 اسلات DIMM می‌باشد که در هر پردازنده از 12 اسلات DIMM و 6 کانال در هر پردازنده و در هرکانال 2DIMM موجود می‌باشد.

حافظه‌‌های سازگار با پردازنده‌‌های نسل دوم

حافظه‌‌های سازگار با پردازنده‌‌های نسل اول

رایزرها

در این سرور حداقل یک رایزر اولیه باید وجود داشته‌باشد. هنگامی که شما موقع خرید رایزر دوم رانیز تهیه می‌کنید رایزر سوم هم همراه قرار می‌گیرد ولی همه این موارد تنها پس از نصب رایزر اولیه قابل نصب و اجرا میباشد و رایزر سوم را نمیتوان به صورت جداگانه تهیه کرد. برای اتصال به تعداد اسلات‌‌های PCIe مورد نظر خود به پردازنده ای که انتخاب میکنید باید توجه داشته‌باشید. اسلات‌‌های اتصال رایزر‌‌ها به این سرور در پشت به ترتیب صعودی از بالا به پایین و از چپ به راست شماره گذاری می‌شود. کنترل کننده‌‌های ذخیره سازی داخلی و گسترش دهنده‌‌های SAS فقط در رایزر‌‌های اولیه و سوم پشتیبانی می‌شود ولی در رایزر‌‌های ثانویه پشتیبانی نمی‌شود.

رایزر اولیه

رایزه‌‌های دوم و سوم

رایزر اولیه NVMe Slimline

کارت 4 پورت NVMe Mezzanine

کنترلر شبکه

یک فناوری شبکه انعطاف پذیر را ارائه ‌می‌دهند – FlexibleLOMs، که به مشتریان امکان انتخاب بین 1 گیگابیت، 10 گیگابیت، 25 گیگابیت یا 10 گیگابیت و 100 گیگابیت اترنت یا شبکه همگرا در آداپتور تعبیه شده خود را ارائه ‌می‌دهد. طیف وسیعی از کارت‌های NIC نیز برای افزایش قابلیت‌های شبکه موجود است.

کنترلرهای ذخیره سازی

در این سرور از کنترلر‌‌های ذخیره سازی HPE Smart Array S100i SR Gen10 SW RAID استفاده می‌شود. HPE Smart Array S100i SR Gen10 SW RAID فقط در حالت UEFI کار خواهد کرد. برای پشتیبانی قدیمی به یک کنترلر اضافی نیاز است و برای سفارشات CTO لطفاً تنظیمات حالت Legacy را نیز انتخاب کنید. HPE Smart Array S100i SR به طور پیش فرض خاموش است و باید فعال باشد. برای فعال کردن، لطفاً HPE FIO Enable Smart Array SW RAID را انتخاب کنید.

RAID قابل پشتیبانی

• HPE Smart Array E208i-p SR Gen10 Controller
• HPE Smart Array E208e-p SR Gen10 Controller
• HPE Smart Array P408i-p SR Gen10 Controller
• HPE Smart Array P408e-p SR Gen10 Controller
• HPE Smart Array P824i-p MR Gen10 Controller

دستگاه‌های ذخیره‌سازی داخلی

به صورت آپشنال دارای DVD-ROM, DVD-RW می‌باشد ولی از Hard Drives به صورت استاندارد پشتیبانی نمی‌کند.

حداکثر حافظه قابل پشتیبانی

منبع تغذیه

• HPE 800W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit
• HPE 1000W Flex Slot Titanium Hot Plug Power Supply Kit
• HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit

سیستم عامل‌‌های سازگار

•  Windows Server 2012 R2
• Windows Server 2016
• VMware ESXi 6.0 U3
• VMware ESXi 6.5 and U1 upon release
• Red Hat Enterprise Linux (RHEL) 6.9 and 7.3
• SUSE Linux Enterprise Server (SLES) 11 SP4 and 12 SP2
• CentOS 6.9 and 7.3
• Citrix XenServer 7.1, 7.3, 7.4
• Oracle Linux

سوالات متداول
