سرور HPE ProLiant Compute DL360 Gen12

بررسی مشخصات فنی سرور HPE ProLiant Compute DL360 Gen12

آیا به دنبال یک سرور دو سوکته‌ی جمع‌وجور و بهینه‌شده برای رک هستید که بتواند بارهای کاری ترکیبی در فضای ابری (Hybrid Cloud) را پشتیبانی کند؟ سرور HPE ProLiant Compute DL360 Gen12 یک سرور ۱ یونیتی (1U) با دو پردازنده (2P) است که عملکرد محاسباتی فوق‌العاده، تراکم بالای حافظه همراه با قابلیت گسترش‌پذیری، و نرخ انتقال داده‌ی پرسرعت را برای اجرای سنگین‌ترین برنامه‌های شما ارائه می‌دهد. این سرور تعادلی بی‌نظیر بین گسترش‌پذیری و تراکم ارائه می‌دهد. طراحی شده برای انعطاف‌پذیری و تاب‌آوری بالا، و پشتیبانی شده با ضمانتی جامع.

این سرور با پردازنده‌های نسل ششم Intel Xeon تا سقف ۱۴۴ هسته و تا ۸ ترابایت حافظه DDR5 با سرعت حداکثری ۶۴۰۰ MT/s پشتیبانی می‌شود. قابلیت ارتقاء در ذخیره‌سازی جلویی شامل پشتیبانی از درایوهای ۳.۵ اینچ (۴ عدد LFF)، ۲.۵ اینچ (۱۰ عدد SFF)، و همچنین ۲۰ عدد درایو NVMe نوع E3.S را داراست. کارت‌های شبکه پرسرعت OCP و دستگاه بوت RAID 1 نیز می‌توانند در قسمت جلویی نصب شوند تا جریان هوای مناسبی حفظ شود.

HPE ProLiant Compute DL360 Gen12 پلتفرمی ایده‌آل برای اجرای برنامه‌ها و بارهای کاری سازمانی در محیط‌های ابری ترکیبی است. این سرور بر پایه سه رکن هوشمند طراحی شده است:

• طراحی چندمنظوره‌ی هوشمند جلوی سرور که امکان گسترش زیاد را از طریق ذخیره‌سازی ترکیبی در جلو (SFF، E3.S، دستگاه بوت سیستم‌عامل و کارت شبکه جلویی OCP – پس از عرضه) فراهم می‌کند.
• قابلیت هوشمند تشخیص نشتی که نگهداری و تعمیر ماژول‌های خنک‌کننده مایع حلقه بسته و خنک‌کننده مستقیم را آسان می‌سازد.
• ویژگی Smart Chassis در DL360 Gen12 که از طریق ابزار One Config Advanced (OCA) طراحی شده و قابلیت پیکربندی حرارتی پیشرفته و گسترش‌پذیری بالا را فراهم می‌کند. این ویژگی مخصوصاً برای پردازنده‌های پرقدرت و کارت‌های شبکه با پهنای باند بالا در نودهای محاسباتی و نودهای شبکه مناسب است. همچنین با کاهش زمان پیکربندی کابل‌ها، استفاده از طراحی چندمنظوره جلوی سرور را به حداکثر می‌رساند.
• نسل جدید موتور مدیریتی HPE iLO7 نیز قابلیت اطمینان بالا و امنیت سطح بالا را از طریق Silicon Root of Trust فراهم می‌کند.

در مجموع، سرور HPE ProLiant Compute DL360 Gen12 برای آینده شما طراحی شده است — با امنیتی بی‌نظیر، عملکرد و بهره‌وری بهینه، و بهره‌گیری از هوش مصنوعی برای خودکارسازی و افزایش کارایی. این سرور انتخابی عالی برای کاربردهای روزمره سازمانی همچون پردازش عمومی، مدیریت پایگاه داده، زیرساخت دسکتاپ مجازی، شبکه‌های تحویل محتوا، طراحی الکترونیکی (EDA)، طراحی به کمک رایانه (CAD)، کانتینرها، پردازش در لبه، و تحلیل ویدیویی هوشمند می‌باشد.

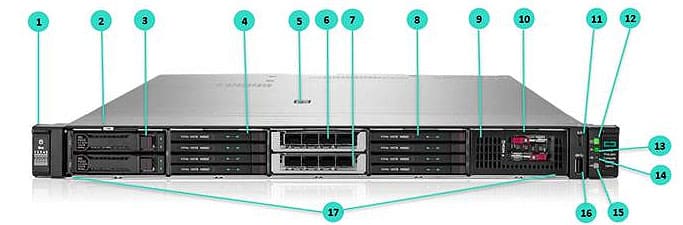

نمای جلو – 10SFF/20EDSFF Hybrid CTO Server – قفسه جلویی چند منظوره

1. برچسب پشتیبانی درایو
2. زبانه کشویی اطلاعات شماره سریال / iLO
3. باکس 1 (انتخابی و اجباری، دارای دو گزینه): قفسه پشتی ۲ عددی SFF 24G x4 TriMode U.3 BC (نمایش داده شده)
4. باکس 2 (انتخابی، دارای دو گزینه):قفسه پشتی ۴ عددی E3.S 32G x4 NVMe (نمایش داده شده)
5. پنل دسترسی سریع با قابلیت جداسازی آسان
6. باکس 3، جایگاه 1 (اختیاری، دارای سه گزینه):کیت فعال‌سازی کارت شبکه OCP جلویی ثانویه (نمایش داده شده)
7. باکس 3، جایگاه 3 (اختیاری، دارای سه گزینه):کیت فعال‌سازی کارت شبکه OCP جلویی اولیه (نمایش داده شده)
8. باکس 4 (اختیاری، دارای سه گزینه):قفسه پشتی ۴ عددی E3.S 32G x4 NVMe (نمایش داده شده)
9. باکس 5 – سوراخ تهویه جریان هوا (اختیاری – نمایش داده شده)
10. باکس 5 (اختیاری، دارای چهار گزینه):کیت فعال‌سازی RAID1 برای بوت سیستم‌عامل از جلو (نمایش داده شده)
11. درگاه سرویس iLO با پورت USB نوع C
12. دکمه روشن/استندبای و نشانگر LED روشن بودن سیستم
13. نشانگر سلامت سیستم (Health LED)
14. نشانگر وضعیت کارت شبکه (NIC Status LED)
15. دکمه/نشانگر شناسایی دستگاه (Unit ID)
16. پورت USB 3.2 نسل اول
17. قفسه چندمنظوره جلویی (شامل باکس‌های 1 تا 5):امکان انتخاب از میان: ۲ عدد SFF، ۴ عدد E3.S، کیت بوت سیستم‌عامل RAID1 از جلو، یا کیت فعال‌سازی کارت شبکه OCP جلویی

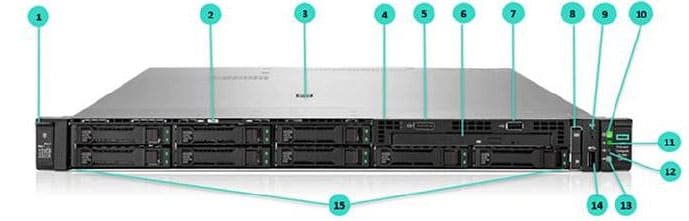

نمای جلو – سرور CTO با ظرفیت 8SFF – 8SFF + اختیاری Universal Media Bay (درایو نوری، پورت Display، USB 2.0)

1. برچسب پشتیبانی درایو
2. زبانه کشویی اطلاعات شماره سریال / iLO
3. پنل دسترسی سریع با قابلیت جداسازی آسان
4. ماژول رسانه‌ای عمومی (اختیاری، دارای دو گزینه):جایگاه درایو نوری + کیت شامل پورت Display و USB 2.0 (نمایش داده شده)قفسه پشتی ۲ عددی SFF 24G x4 TriMode U.3 BC
5. پورت Display (اختیاری – نمایش داده شده)
6. درایو نوری (اختیاری – نمایش داده شده)
7. پورت USB 2.0 (اختیاری – نمایش داده شده)
8. ماژول نمایشگر وضعیت سیستم (SID) (اختیاری – نمایش داده شده)
9. درگاه سرویس iLO با پورت USB نوع C
10. دکمه روشن/استندبای و نشانگر LED روشن بودن سیستم
11. نشانگر سلامت سیستم (Health LED)
12. نشانگر وضعیت کارت شبکه (NIC Status LED)
13. دکمه/نشانگر شناسایی دستگاه (Unit ID)
14. پورت USB 3.2 نسل اول
15. قفسه درایو جلویی (اختیاری):قفسه ۸ عددی SFF 24G x1 TriMode U.3 (نمایش داده شده)

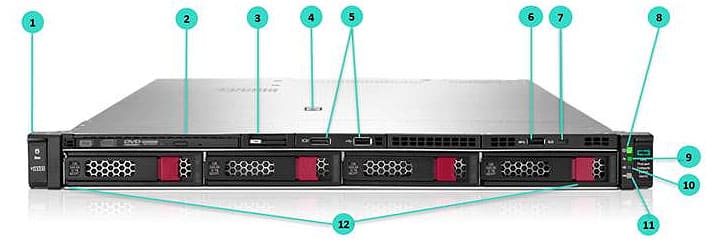

نمای جلو – سرور 4LFF CTO – 4 LFF + درایو نوری اختیاری، پورت نمایشگر و USB2.0

1. برچسب پشتیبانی درایو
2. درایو نوری (اختیاری – نمایش داده شده)
3. زبانه کشویی اطلاعات شماره سریال / iLO (اختیاری – نمایش داده شده)
4. پنل دسترسی سریع با قابلیت جداسازی آسان
5. کیت ترکیبی پورت Display و پورت USB 2.0 (اختیاری – نمایش داده شده)
6. پورت USB 3.2 نسل اول
7. درگاه سرویس iLO با پورت USB نوع C
8. دکمه روشن/استندبای و نشانگر LED روشن بودن سیستم
9. نشانگر سلامت سیستم (Health LED)
10. نشانگر وضعیت کارت شبکه (NIC Status LED)
11. دکمه/نشانگر شناسایی دستگاه (Unit ID)
12. قفسه درایو جلویی: قفسه 12G x1 SAS LP – نیازمند اتصال به کارت کنترل سخت‌افزاری می‌باشد

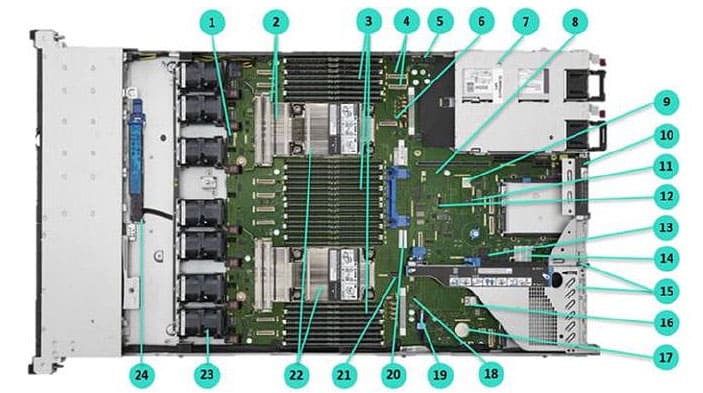

نمای داخل – سیستم خنک کننده

1. اتصال برق و سیگنال ماژول خنک‌کننده مایع
2. پورت‌های MCIO با ۸ مسیر ارتباطی: – شماره‌های ۸ تا ۵ از CPU2، و شماره‌های ۴ تا ۱ از CPU1
3. شکاف‌های حافظه DDR5 DIMM – (در تصویر، ۳۲ عدد DIMM به‌صورت کامل نصب شده‌اند)
4. پورت‌های MCIO با ۸ مسیر ارتباطی:- شماره ۹ و ۱۰ از CPU2
5. اتصال برق به قفسه پشتی (پشتیبانی نمی‌شود)
6. پورت MCIO با ۸ مسیر ارتباطی (شماره ۱۱ از CPU2)
7. منبع تغذیه اضافی (Redundant Power Supply) – شماره ۱ و ۲ (همان‌طور که در تصویر نشان داده شده)
8. واحد پشتیبان ولتاژ شماره ۲
9. اتصال برق پک انرژی (باتری Megacell)
10. رایزر PCIe 5.0 ثانویه (CPU2) (اختیاری – در تصویر خالی نشان داده شده)
    – x16 با ارتفاع کم (Low Profile) یا
    – x16 با ارتفاع کامل (در این حالت Slot 2 در رایزر اصلی از دست می‌رود)
11. اتصال برق دستگاه بوت سیستم‌عامل
12. اتصال برق و سیگنال SID (اختیاری، مخصوص سرور 8SFF CTO) – برای استفاده با خازن هیبریدی HPE یا باتری ذخیره‌سازی HPE
13. CPLD (چیپ کنترل منطقی قابل برنامه‌ریزی)
14. چیپ iLO7 به همراه هیت‌سینک (خنک‌کننده)
15. رایزر اصلی PCIe 5.0 برای CPU1:
    – شامل یک اسلات FH با x16 در Slot1
    – و یک اسلات LP با x16 در Slot2
16. پورت‌های داخلی USB 3.2 نسل اول (تعداد ۲ عدد، بدون کیت اختیاری از HPE)
17. باتری سیستم
18. واحد پشتیبان ولتاژ شماره ۱
19. اتصال I/O جلویی (SlimSAS)
20. پورت MCIO با ۸ مسیر ارتباطی (شماره ۱۲ از CPU1)
21. اتصال سیگنال دستگاه بوت سیستم‌عامل (SlimSAS)
22. CPU1، CPU2 و کیت هیت‌سینک پرفورمنس (نمای بالا)
23. کیت فن عملکرد بالا ۴۰۵۶، با قابلیت هات‌پلاگ و دو روتور (۷ عدد)
24. نگهدارنده پک انرژی

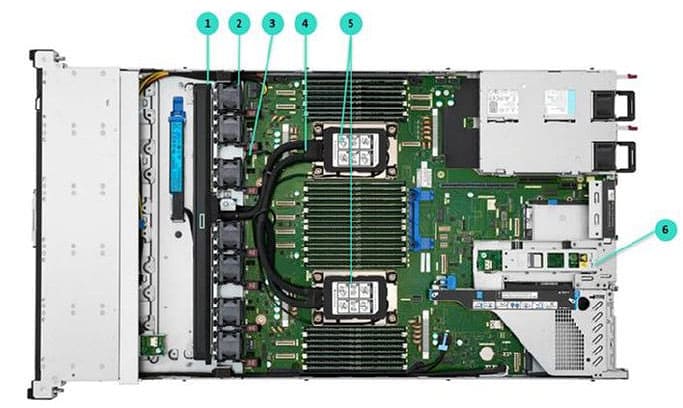

نمای داخلی – هیت سینک و کیت فن خنک کننده مایع حلقه بسته

1. رادیاتور خنک‌کننده مایع حلقه‌بسته (Closed-loop)
2. کیت فن‌های Hot Plug مخصوص خنک‌کننده مایع حلقه‌بسته – شامل ۷ عدد فن ۴۰۲۸
3. اتصال برق و سیگنال ماژول خنک‌کننده مایع
4. لوله‌های خنک‌کننده مایع حلقه‌بسته و کابل‌های تشخیص نشتی
5. پلیت‌های سرد و پمپ‌های خنک‌کننده مایع حلقه‌بسته – با پشتیبانی از افزونگی (Redundancy)
6. دستگاه بوت سیستم‌عامل RAID1 در قسمت عقب (Hot Plug) – نصب‌شده در اسلات PCIe شماره ۲

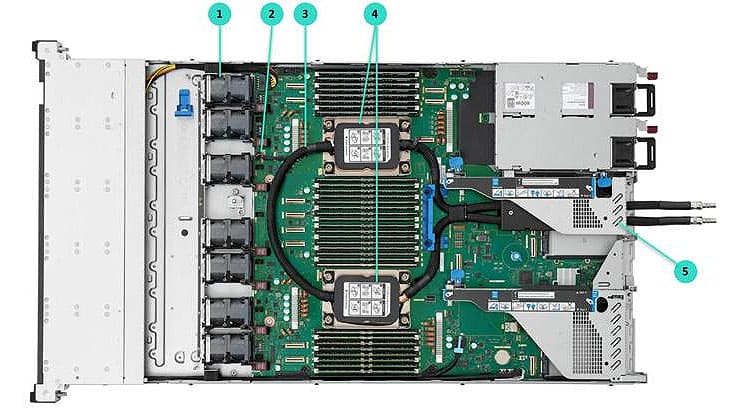

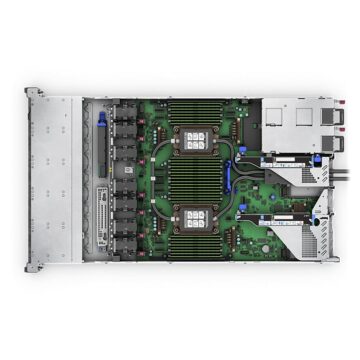

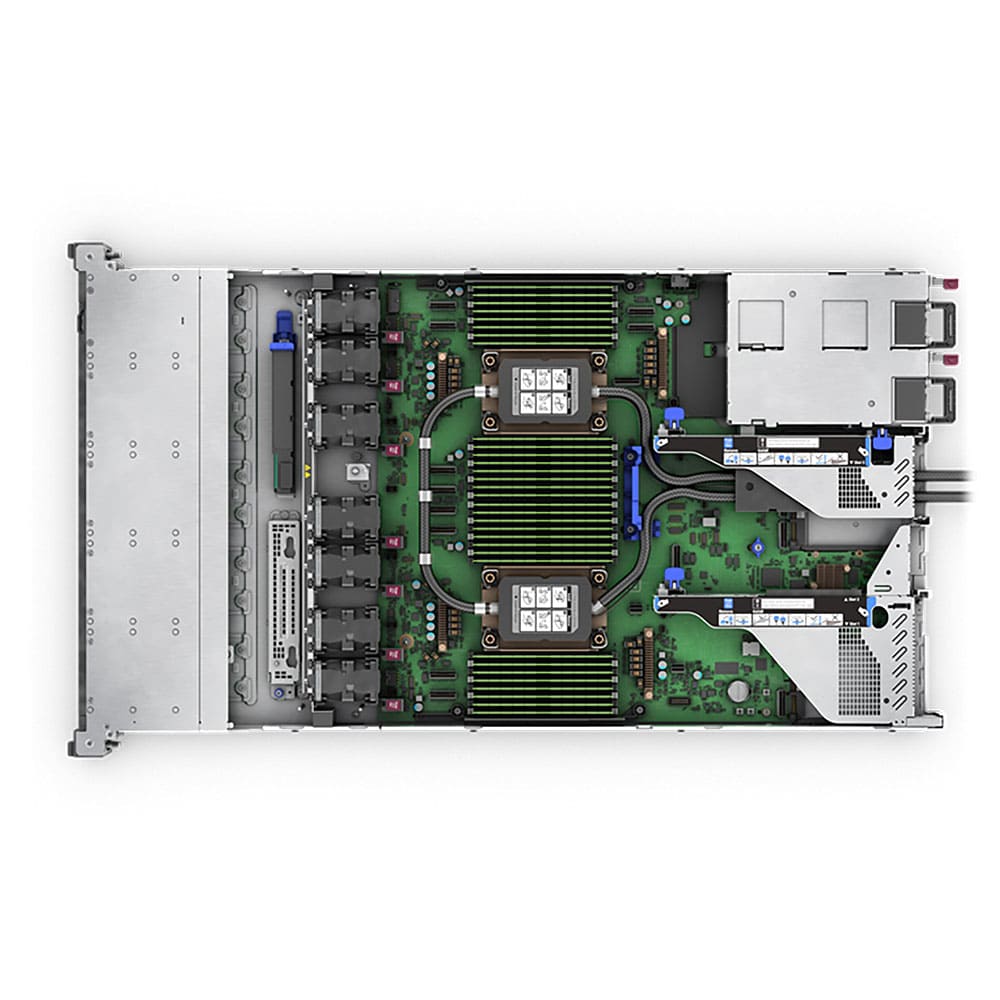

نمای داخلی – کیت FIO ماژول صفحه سرد DL3XX Gen12 از PCIe

1. کیت فن عملکرد بالا با قابلیت Hot Plug و دو روتور – شامل ۷ عدد فن ۴۰۵۶
2. اتصال برق و سیگنال ماژول خنک‌کننده مایع
3. لوله‌های خنک‌کننده مستقیم با مایع و کابل‌های تشخیص نشتی
4. پلیت‌های سرد برای خنک‌کننده مستقیم با مایع (با پشتیبانی از افزونگی)
5. ماژول خنک‌کننده مستقیم با مایع متصل از اسلات PCIe3

نکته:
ماژول خنک‌کننده مستقیم با مایع از طریق اسلات PCIe2 در نیمه دوم سال ۲۰۲۵ (H2 2025) به‌عنوان یک قابلیت پس از عرضه، در دسترس خواهد بود.

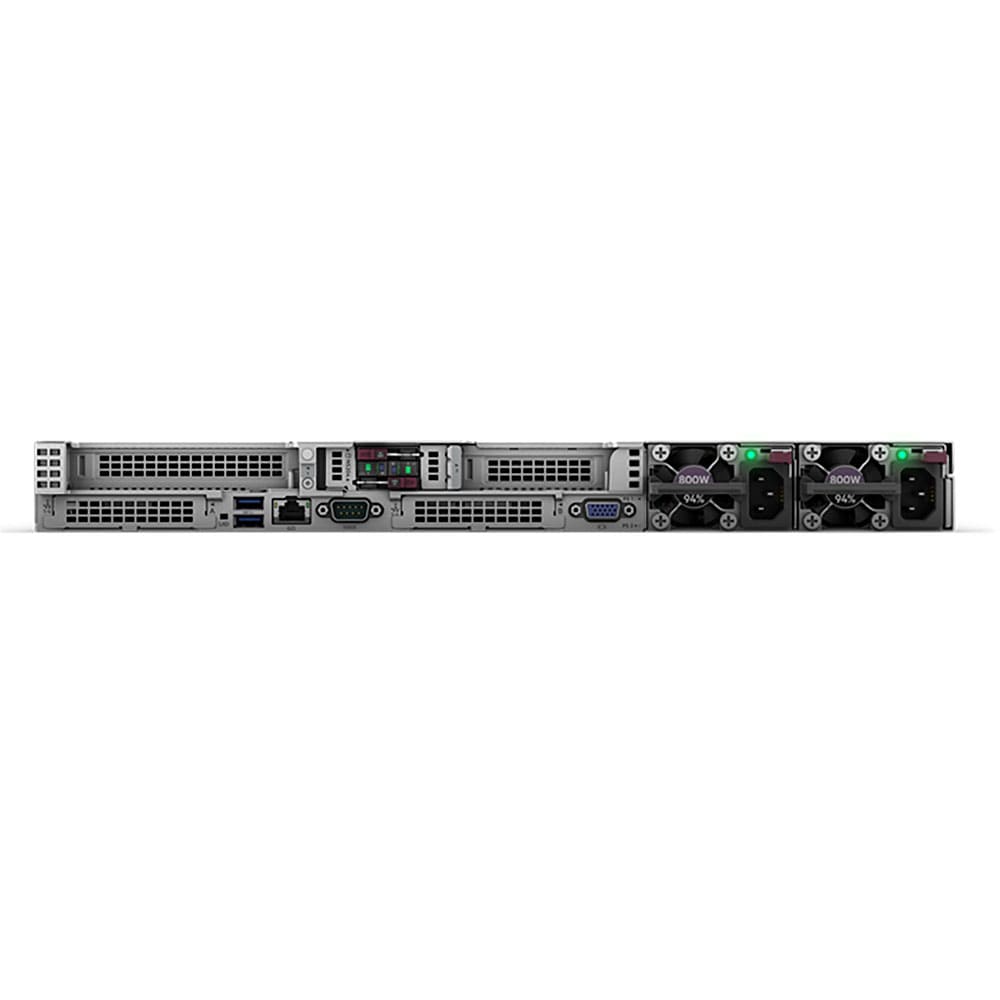

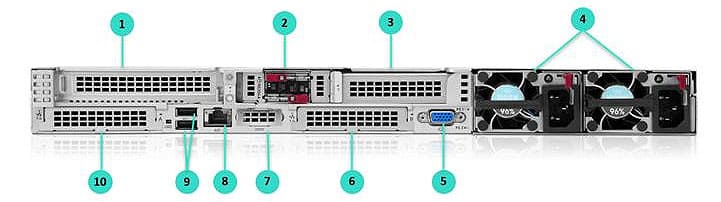

نمای عقب – استاندارد برای همه DL360 Gen12

1. اسلات ۱:
   – PCIe 5.0 با x16 مسیر، با ارتفاع کامل (Full Height)
2. اسلات ۲:
   – PCIe 5.0 با x16 مسیر، با ارتفاع کم (Low Profile)
   – دستگاه بوت سیستم‌عامل نصب شده (اختیاری – نمایش داده شده)
3. اختیاری: اسلات ۳ – PCIe 5.0 با x16 مسیر
   – نیازمند نصب CPU دوم
   – پشتیبانی از کارت‌های رایزر با ارتفاع کامل یا کم
4. منبع تغذیه افزونه‌پذیر (Redundant Power Supply) – شماره ۱ و ۲ (از راست به چپ نمایش داده شده)
5. پورت ویدیو (VGA)
6. اسلات ۱۵ – OCP B: – PCIe 5.0 با x16 مسیر (نیاز به CPU دوم دارد)
7. پورت سریال (اختیاری – در تصویر خالی نمایش داده شده)
8. درگاه مدیریت iLO
9. درگاه‌های USB 3.2 نسل اول
10. اسلات ۱۴ – OCP A: – PCIe 5.0 با x16 مسیر

فرم فاکتور (Form Factor)

• رکمونت 1 یونیت (1U Rack)

انواع شاسی (Chassis Types)

1. قفسه‌های درایو با 10 جایگاه SFF (Small Form Factor) از نوع Basic Carrier (BC) یا قفسه درایو E3.S با 20 جایگاه:

• با پشتیبانی از 24G x2/x4 TriMode U.3
• یا 32G x2/x4 NVMe (امکان ترکیب وجود دارد)

1. قفسه درایو (8+2) SFF از نوع BC:

• 8 عدد SFF با سرعت 24G x1 از نوع TriMode U.3
• به‌صورت اختیاری:
• قفسه 2 عددی SFF از نوع BC با سرعت 24G x4 TriMode U.3
• بخش رسانه‌ای (Universal Media Bay): شامل درایو نوری، یک عدد پورت USB 2.0 و یک عدد پورت DisplayPort

1. چهار جایگاه درایو LFF (Large Form Factor) کم‌ارتفاع (Low Profile):

• با سرعت 12G x1 TriMode U.3
• به‌صورت اختیاری:
• درایو نوری
• یک پورت USB 3.2 نسل اول و یک پورت DisplayPort

فن‌های سیستم (System Fans)

• قابلیت انتخاب بین کیت فن استاندارد برای یک پردازنده (1P)، دو پردازنده (2P)، و کیت فن‌های پرقدرت (Performance Fan Kits)
• امکان انتخاب کیت فن همراه با هیت‌سینک خنک‌کننده مایع حلقه بسته (Closed-loop Liquid Cooling Heatsink Fan FIO Bundle Kit)

پشتیبانی پردازنده‌ها در سرور HPE ProLiant DL360 Gen12

این سرور از پردازنده‌های نسل ششم Intel® Xeon 6® پشتیبانی می‌کند.

بسته به مدل، امکان استفاده از حداکثر ۲ عدد پردازنده وجود دارد.

این پردازنده‌ها در دو دسته اصلی ارائه می‌شوند:

پردازنده‌های با هسته‌های بهینه‌سازی‌شده (Efficient-Cores – E-Cores)

ویژگی اصلی: عملکرد بالا نسبت به مصرف انرژی (Performance per Watt)

 پردازنده‌های با هسته‌های عملکردی (Performance-Cores – P-Cores)

ویژگی اصلی: کاربری عمومی با عملکرد بالا (General Purpose)

پردازنده‌های Mainline (اصلی و رایج‌تر)

چیپست

• بدون PCH برای پردازنده‌های Intel® Xeon 6®
• سیگنال SATA پشتیبانی نمی‌شود.

چیپست مدیریت سیستم

• HPE iLO 7 ASIC

گرافیک

• ویدئو داخلی (Onboard) استاندارد
• پشتیبانی از رزولوشن تا 1920×1200 در ۶۰ هرتز (32 بیت بر پیکسل)
• حافظه‌ی ویدئویی: ۱۶ مگابایت

کنترلر حافظه

• ۸ کانال DDR5 برای هر سوکت پردازنده
• ۲ ماژول DIMM در هر کانال (مجموعاً ۳۲ DIMM)
• پشتیبانی از DDR5 تا سرعت:
  • ۶۴۰۰MT/s در پیکربندی 1DPC
  • ۵۲۰۰MT/s در پیکربندی 2DPC
• معماری VR-on-DIMM
• مادربرد از حافظه RDIMM با ECC و ماژول‌های MRDIMM/MCR پشتیبانی می‌کند (حداکثر ۸۰۰۰MT/s در حالت 1DPC)، ولی کیت‌های MRDIMM/MCR در حال حاضر به‌صورت عمومی در دسترس نیستند. لطفاً برای نیازهای تجاری با نماینده HPE تماس بگیرید.
• پشتیبانی از ماژول‌های SR (تک رنک)، DR (دو رنک)، QR (چهار رنک) و 8R (هشت رنک)
• حداکثر ظرفیت حافظه: ۸ ترابایت (۴ ترابایت برای هر پردازنده)
• قابلیت‌های پیشرفته RAS شامل: ECC پیشرفته، Mirroring، و ADDDC

حافظه

• نوع: حافظه هوشمند HPE DDR5 (RDIMM ثبت‌شده)
• تعداد اسلات‌ها: ۳۲ اسلات (۱۶ اسلات برای هر پردازنده، ۸ کانال، ۲ DIMM در هر کانال)
• حداکثر ظرفیت: ۸ ترابایت (۳۲ عدد ماژول ۲۵۶ گیگ RDIMM)
• سرعت: ۶۴۰۰ MT/s در حالت 1DPC و ۵۲۰۰ MT/s در 2DPC

نکات:

• تمام پردازنده‌ها حداکثر از ۴ ترابایت حافظه در هر سوکت پشتیبانی می‌کنند.
• حداکثر سرعت حافظه به مدل پردازنده وابسته است.
• برای دستیابی به بالاترین کارایی، استفاده از حافظه‌ی HPE DDR5 Smart Memory الزامی است.
• برای اطلاعات بیشتر به QuickSpecs و مقالات فنی HPE DDR5 مراجعه کنید.

مسیرهای PCIe

• ۸۸ مسیر PCIe نسل ۵ برای هر سوکت پردازنده
  • ۵۶ مسیر از سمت شمال و ۳۲ مسیر از سمت جنوب

اسلات‌های توسعه PCIe

رایزر اولیه (پیش‌فرض در شاسی)

رایزر اولیه مدل Butterfly به‌صورت پیش‌فرض همراه شاسی CTO ارائه می‌شود.

رایزر ثانویه (اختیاری)

نکات:

• تمام اسلات‌های PCIe از قابلیت Wake-on-LAN پشتیبانی می‌کنند.
• انتخاب رایزر ثانویه مستلزم نصب پردازنده دوم است.
• کیت ارتقاء میدانی برای اسلات ۲ پس از تولید، در دسترس است (کد: P75407-B21)

اسلات‌های توسعه OCP

OCP3.0 در پشت دستگاه

دستگاه‌های ذخیره‌سازی داخلی

• درایو نوری: به‌صورت اختیاری قابل افزودن است.
• هارد دیسک‌ها: به‌صورت پیش‌فرض هیچ دیسکی نصب نیست.

کنترلر شبکه داخلی

• کنترلر شبکه‌ی داخلی روی مادربرد وجود ندارد.
• گزینه‌های متنوع شبکه از طریق انتخاب‌های Core Options قابل افزودن هستند.

گزینه‌های کنترلر ذخیره‌سازی بوت

• دستگاه بوت NVMe با قابلیت Hot Plug – مدل NS204i-u V2 با ظرفیت ۴۸۰ گیگابایت (کد: P78279-B21)
• کیت فعال‌سازی جلو برای DL3XX Gen12 NS204i-u (کد: P77198-B21)
• کیت فعال‌سازی عقب برای DL360 Gen12 NS204i-u (کد: P72197-B21)
• کیت فعال‌سازی داخلی برای DL360 Gen12 NS204i-u (کد: P72595-B21)
